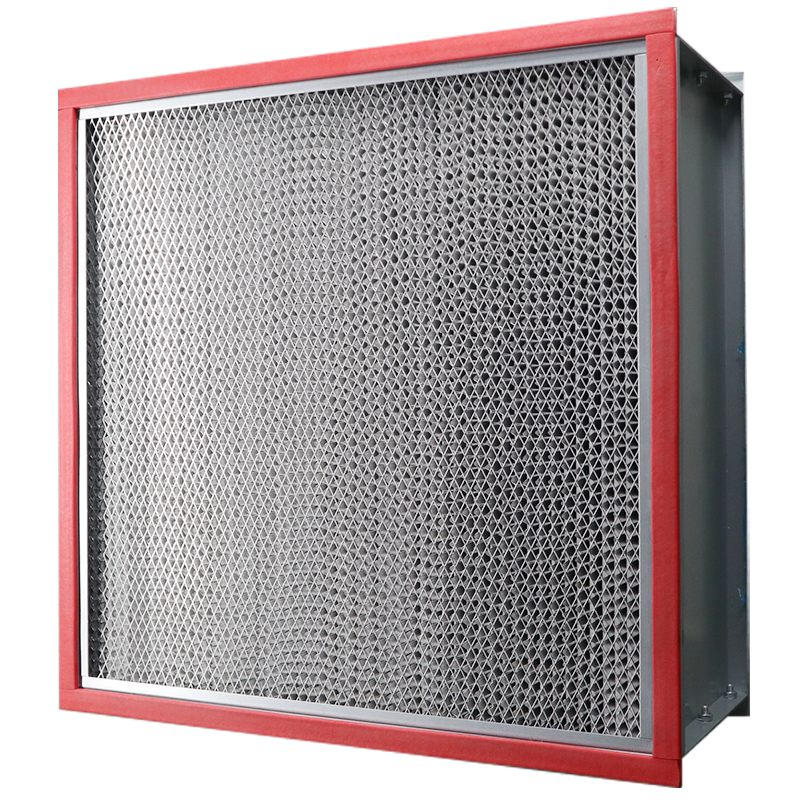

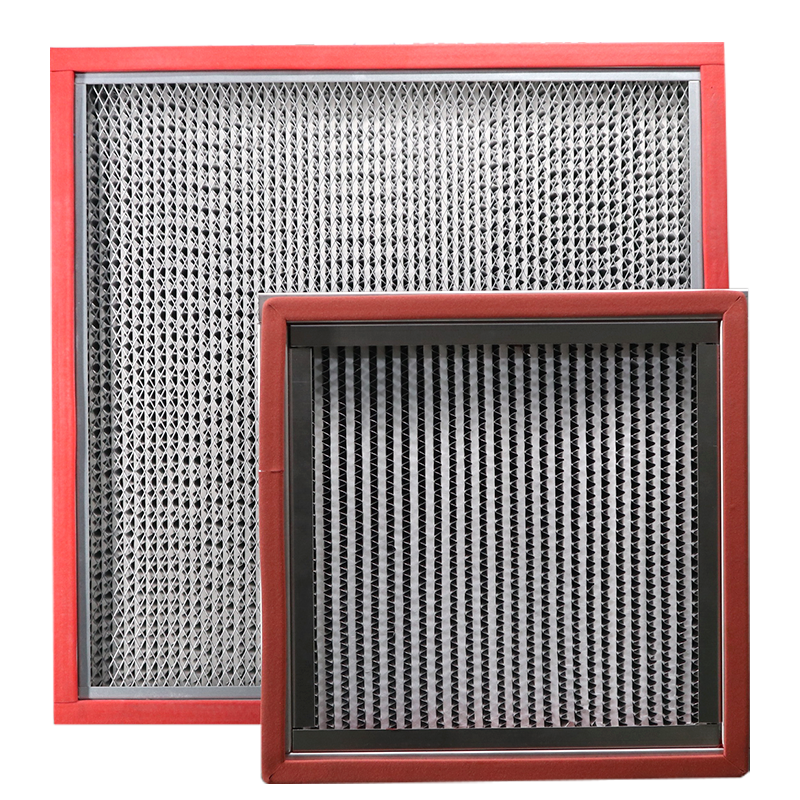

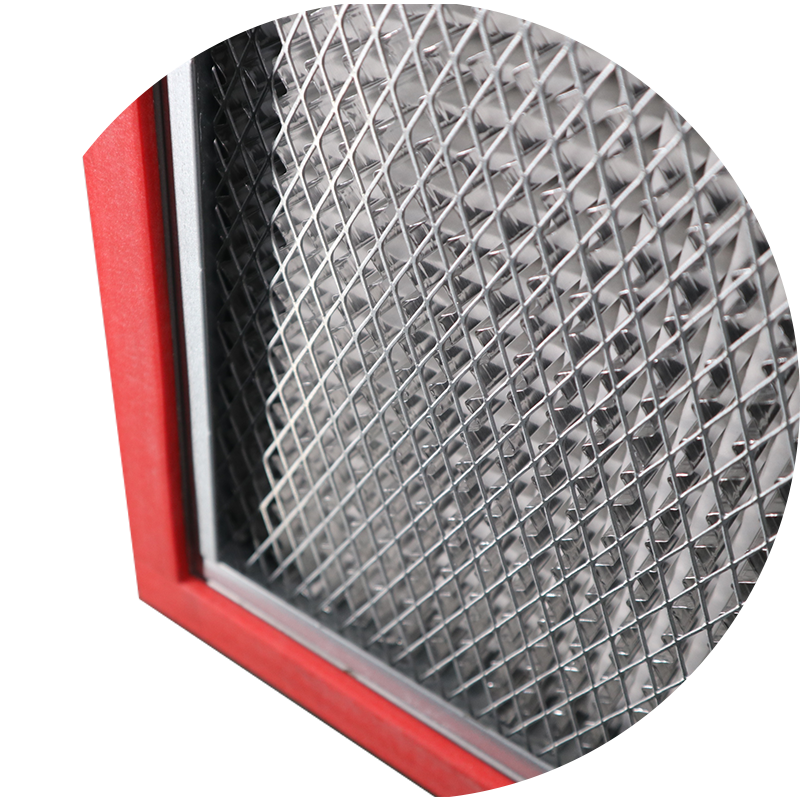

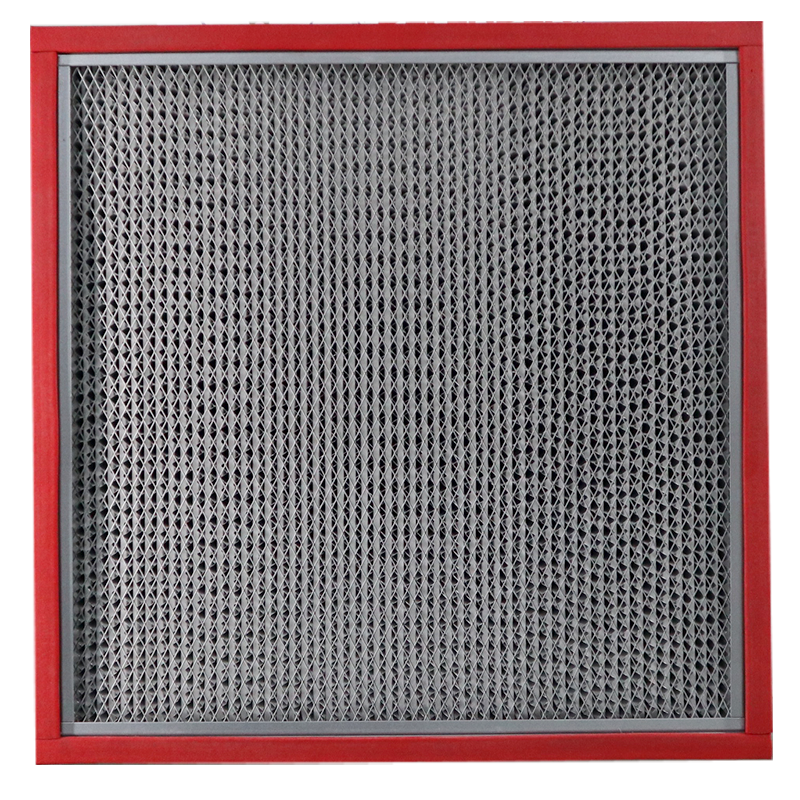

耐高温有隔板过滤器

features
  • 滤料采用超细无碱玻璃纤维材料，比表面积大，容尘量高；
  • 质地均匀，进风面用较粗糙的纤维，出风面用较细的纤维，双层滤料结构有效拦截尘埃粒子，达到梯度过滤的效果；
  • 过滤效率高，效率性能稳定，阻力低；
  • 褶层间用铝箔纸进行分隔，确保气流顺利均匀通过；
  • 采用耐高温密封胶进行固定密封，气密性极佳；
  • 过滤对象：≥0.3μm;
  • 使用环境：耐温度280℃，耐湿性（相对湿度）≤100%RH
applications
主要应用于各种高温、防火环境的通风设备、除尘设备、送风系统中的过滤，广泛应用于高温烘房、烘道、烤炉、烤漆房、涂装设备等高温设备的过滤。
send_inquiry
technical_parameters
specifications

有隔板高温过滤器——盒式150D

型号

规格尺寸

(mm)

额定风量

(m³/h)

初阻力

（Pa）

终阻力

（Pa）

过滤对象

（μm）

过滤效率

(%)

过滤

级别

EN1822

过滤面积

(m2)

RT-HTDP2803-10

305*610*150

500/700

<100/130

<350/500

0.3

85≤E<95

E10

4.25

RT-HTDP8803-10

610*610*150

1000/1500

<100/130

<350/500

0.3

85≤E<95

E10

7.97

RT-HTDPB803-10

1220*610*150

2000/2800

<100/130

<350/500

0.3

85≤E<95

E10

15.68

RT-HTDPB003-10

1220*915*150

2800/3800

<100/130

<350/500

0.3

85≤E<95

E10

23.60

RT-HTDP2803-11

305*610*150

500/700

<120/150

<350/500

0.3

95≤E<99.5

E11

4.25

RT-HTDP8803-11

610*610*150

1000/1500

<120/150

<350/500

0.3

95≤E<99.5

E11

7.97

RT-HTDPB803-11

1220*610*150

2000/2800

<120/150

<350/500

0.3

95≤E<99.5

E11

15.68

RT-HTDPB003-11

1220*915*150

2800/3800

<120/150

<350/500

0.3

95≤E<99.5

E11

23.60

RT-HTDP2803-12

305*610*150

500/700

<140/170

<350/500

0.3

99.5≤E<99.95

E12

4.25

RT-HTDP8803-12

610*610*150

1000/1500

<140/170

<350/500

0.3

99.5≤E<99.95

E12

7.97

RT-HTDPB803-12

1220*610*150

2000/2800

<140/170

<350/500

0.3

99.5≤E<99.95

E12

15.68

RT-HTDPB003-12

1220*915*150

2800/3800

<140/170

<350/500

0.3

99.5≤E<99.95

E12

23.60

RT-HTDP2803-13

305*610*150

500/700

<180/220

<350/500

0.3

99.95≤E<99.995

H13

4.25

RT-HTDP8803-13

610*610*150

1000/1500

<180/220

<350/500

0.3

99.95≤E<99.995

H13

7.97

RT-HTDPB803-13

1220*610*150

2000/2800

<180/220

<350/500

0.3

99.95≤E<99.995

H13

15.68

RT-HTDPB003-13

1220*915*150

2800/3800

<180/220

<350/500

0.3

99.95≤E<99.995

H13

23.60

RT-HTDP2803-14

305*610*150

500/700

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

4.25

RT-HTDP8803-14

610*610*150

1000/1500

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

7.97

RT-HTDPB803-14

1220*610*150

2000/2800

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

15.68

RT-HTDPB003-14

1220*915*150

2800/3800

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

23.60


有隔板高温过滤器——盒式220D

型号

 规格尺寸

(mm)

额定风量

(m³/h)

初阻力

（Pa）

终阻力

（Pa）

过滤对象

（μm）

过滤效率

(%)

过滤

级别

EN1822

过滤面积

(m2)

RT-HTDP4404-10

484*484*220

1000/1600

<100/130

<350/500

0.3

85≤E<95

E10

8.20

RT-HTDP2804-10

305*610*220

800/1000

<100/130

<350/500

0.3

85≤E<95

E10

6.76

RT-HTDP8804-10

610*610*220

1500/2100

<100/130

<350/500

0.3

85≤E<95

E10

12.68

RT-HTDPB804-10

1220*610*220

2800/4000

<100/130

<350/500

0.3

85≤E<95

E10

24.95

RT-HTDPB004-10

1220*915*220

3800/5400

<100/130

<350/500

0.3

85≤E<95

E10

37.54

RT-HTDP4404-11

484*484*220

1000/1600

<120/150

<350/500

0.3

95≤E<99.5

E11

8.20

RT-HTDP2804-11

305*610*220

800/1000

<120/150

<350/500

0.3

95≤E<99.5

E11

6.76

RT-HTDP8804-11

610*610*220

1500/2100

<120/150

<350/500

0.3

95≤E<99.5

E11

12.68

RT-HTDPB804-11

1220*610*220

2800/4000

<120/150

<350/500

0.3

95≤E<99.5

E11

24.95

RT-HTDPB004-11

1220*915*220

3800/5400

<120/150

<350/500

0.3

95≤E<99.5

E11

37.54

RT-HTDP4404-12

484*484*220

1000/1600

<140/170

<350/500

0.3

99.5≤E<99.95

E12

8.20

RT-HTDP2804-12

305*610*220

800/1000

<140/170

<350/500

0.3

99.5≤E<99.95

E12

6.76

RT-HTDP8804-12

610*610*220

1500/2100

<140/170

<350/500

0.3

99.5≤E<99.95

E12

12.68

RT-HTDPB804-12

1220*610*220

2800/4000

<140/170

<350/500

0.3

99.5≤E<99.95

E12

24.95

RT-HTDPB004-12

1220*915*220

3800/5400

<140/170

<350/500

0.3

99.5≤E<99.95

E12

37.54

RT-HTDP4404-13

484*484*220

1000/1600

<180/220

<350/500

0.3

99.95≤E<99.995

H13

8.20

RT-HTDP2804-13

305*610*220

800/1000

<180/220

<350/500

0.3

99.95≤E<99.995

H13

6.76

RT-HTDP8804-13

610*610*220

1500/2100

<180/220

<350/500

0.3

99.95≤E<99.995

H13

12.68

RT-HTDPB804-13

1220*610*220

2800/4000

<180/220

<350/500

0.3

99.95≤E<99.995

H13

24.95

RT-HTDPB004-13

1220*915*220

3800/5400

<180/220

<350/500

0.3

99.95≤E<99.995

H13

37.54

RT-HTDP4404-14

484*484*220

1000/1600

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

8.20

RT-HTDP2804-14

305*610*220

800/1000

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

6.76

RT-HTDP8804-14

610*610*220

1500/2100

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

12.68

RT-HTDPB804-14

1220*610*220

2800/4000

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

24.95

RT-HTDPB004-14

1220*915*220

3800/5400

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

37.54

选型指引

外框材质

滤材

外观形状

双面护网

密封胶

分隔纸

密封条

铝框/镀锌框/

不锈钢框

玻纤材料

外平式/外翻式/

法兰式

钢制烤漆网/

镀锌网

聚氨酯/硅胶/

陶瓷胶

铝箔纸

硅胶/

玻璃纤维绳


有隔板高温过滤器——盒式292D

型号

规格尺寸

(mm)

额定风量

(m³/h)

初阻力

（Pa）

终阻力

（Pa）

过滤对象

（μm）

过滤效率

(%)

过滤

级别

EN1822

过滤面积

(m2)

RT-HTDP2805-10

305*610*292

900/1300

<100/130

<350/500

0.3

85≤E<95

E10

9.55

RT-HTDP8805-10

610*610*292

1800/2600

<100/130

<350/500

0.3

85≤E<95

E10

17.90

RT-HTDPB805-10

1220*610*292

3400/4800

<100/130

<350/500

0.3

85≤E<95

E10

35.21

RT-HTDPB005-10

1220*915*292

4200/6800

<100/130

<350/500

0.3

85≤E<95

E10

52.99

RT-HTDP2805-11

305*610*292

900/1300

<120/150

<350/500

0.3

95≤E<99.5

E11

9.55

RT-HTDP8805-11

610*610*292

1800/2600

<120/150

<350/500

0.3

95≤E<99.5

E11

17.90

RT-HTDPB805-11

1220*610*292

3400/4800

<120/150

<350/500

0.3

95≤E<99.5

E11

35.21

RT-HTDPB005-11

1220*915*292

4200/6800

<120/150

<350/500

0.3

95≤E<99.5

E11

52.99

RT-HTDP2805-12

305*610*292

900/1300

<140/170

<350/500

0.3

99.5≤E<99.95

E12

9.55

RT-HTDP8805-12

610*610*292

1800/2600

<140/170

<350/500

0.3

99.5≤E<99.95

E12

17.90

RT-HTDPB805-12

1220*610*292

3400/4800

<140/170

<350/500

0.3

99.5≤E<99.95

E12

35.21

RT-HTDPB005-12

1220*915*292

4200/6800

<140/170

<350/500

0.3

99.5≤E<99.95

E12

52.99

RT-HTDP2805-13

305*610*292

900/1300

<180/220

<350/500

0.3

99.95≤E<99.995

H13

9.55

RT-HTDP8805-13

610*610*292

1800/2600

<180/220

<350/500

0.3

99.95≤E<99.995

H13

17.90

RT-HTDPB805-13

1220*610*292

3400/4800

<180/220

<350/500

0.3

99.95≤E<99.995

H13

35.21

RT-HTDPB005-13

1220*915*292

4200/6800

<180/220

<350/500

0.3

99.95≤E<99.995

H13

52.99

RT-HTDP2805-14

305*610*292

900/1300

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

9.55

RT-HTDP8805-14

610*610*292

1800/2600

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

17.90

RT-HTDPB805-14

1220*610*292

3400/4800

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

35.21

RT-HTDPB005-14

1220*915*292

4200/6800

<200/240

<350/500

0.3

99.995≤E<99.9995

H14

52.99


外框材质

滤材

外观形状

双面护网

密封胶

分隔纸

密封条

铝框/镀锌框/

不锈钢框

玻纤材料

外平式/外翻式/

法兰式

钢制烤漆网/

镀锌网

聚氨酯/硅胶/

陶瓷胶

铝箔纸

硅胶/

玻璃纤维绳
